系統概要

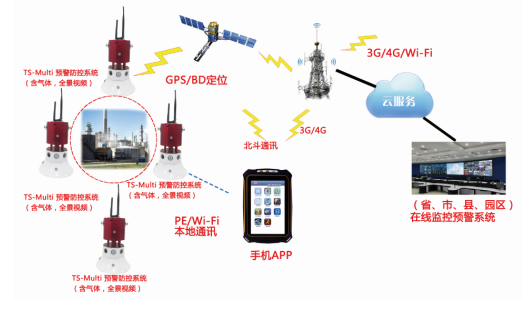

iR119無線應急救援快速部署系統是集成了多套應急救援多元監測單元，無線數據上傳一體化的監測裝置，實時遠程監測控制系統。主要基于遠程音視頻監控指揮系統，遠程危險環境監測系統，應急救援照明裝置，及無線應急救援快速部署系統等四大系統構成。可廣泛應用于危化救援、軍事、消防救援、應急事故、泄漏污染、防化、安全生產事故等各種危險事故。

系統主要功能

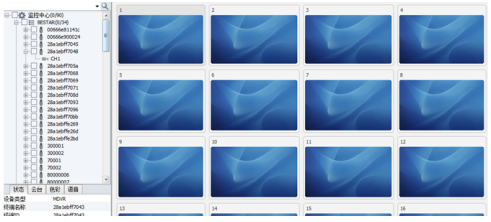

1. 實時無線音視頻：將現場的圖像通過無線網絡進行傳輸，實時同步傳輸至監控中心。監控中心通過安裝無線應急救援快速部署管理系統監控前端現場情況，也可以任意切換監控現場。指揮人員如同親臨現場，大大增強了對現場突發情況的感知能力，使其能夠利用視頻來觀察、判斷現場實況，加之同步語音信息的傳輸、報告，很快能夠掌握現場全局情況。

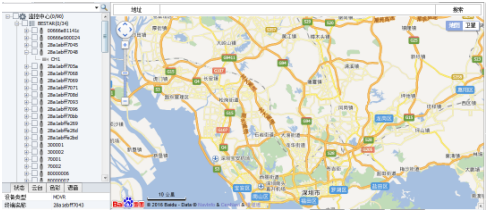

2. 實時全球定位：遠程音視頻監控指揮系統內置北斗/GPS定位系統模塊和天線，利用無線模塊將位置信息實時發送到監控中心，在平臺的電子地圖上顯示出設備的具體位置。并可以根據設備編號，按日期查詢歷史行動軌跡。

3. 前后端語音對講：監控中心通過遠程音視頻監控指揮系統實現與前端一體化預警防控系統進行的語音通話，以便于統一指揮與調度。

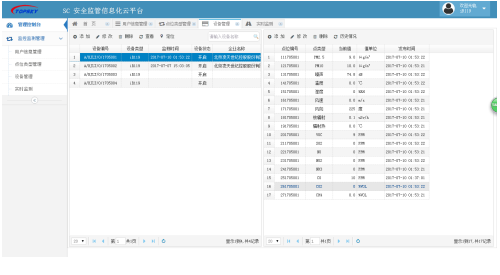

4. 實時無線氣體數據：通過部署前端一體化預警防控系統，可將現場所有檢測到的危化氣體數據，實時上傳遠程危險環境監測系統中，由系統統一管理，存儲，分析，打印形成報告。

5. 智慧決策：iR119系統融合物聯網技術、云技術、3S技術、多網融合等多種技術方案，通過實時采集?；卸居泻怏w，可燃?xì)怏w的生態風險數據，和實時監控現場人員，車輛，場景的動態風險數據，構建全方位、多層次、全覆蓋的一體化監控網絡，從而成為“感知測量更透徹、互聯互通更可靠、智能應用更深入”的智慧型一體化監控決策體系。

6. 精細管理：iR119系統實施監控信息資源高效、精準的傳遞及海量數據資源中心和統一服務的支撐平臺建設，實現動態應用平臺的組建和應用，以更精細化的動態方式管理。

7. 部署快：iR119系統放在便攜箱中，方便運輸和部署。所有設備可以在危險環境和公眾場合中迅速部署，從而快速建立一套完整的區域監測體系。

8. 超遠程傳輸：iR119系統采用自組網模式，設備之間可以采用3G/4G，Zigbee/RS485協議進行無線數傳，從而建立一套完整的監測體系。在任何一臺計算機、筆記本、平板上可查閱現場數據。

系統特點

【多】獨立氣體分析技術，配備9個高靈敏度傳感器可監測9種參數，根據不同環境自動調試出相應的傳感器工作，方便可靠。

【清】實時高清360度全方位傳輸，分辨率≥1280X720，實時視頻、語音對講監控。

【遠】預先配置的3G/4G無線網絡無需設置，及時通信與平板和計算機連接，現場儀器之間的無線傳輸數據上傳服務器，決策者千里之外也可以了解現場情況。

【安】設備本質安全，通過防爆認證。

【高】快速監測影響區域動態數據，高效決策現場危險源應急處置工作的執行效果。

【簡】系統之間配置簡單，開機即可使用。

【信】通過公安部安全與警用電子產品質量檢測中心檢測，擁有知識產權和系統軟件著作權

系統技術參數

系統技術指標：

系統組成：由無線應急救援多元環境監測裝置、移動執法終端、服務器管理軟件組成。

1、★PM2.5/PM10：0 ~ 1000μg/m3, 度精度：15μg/m3

2、★噪音：0－130.0dB，度精度：1dB

3、★VOC：0-1000 PPM，精度：1 ppm

4、★O3：0-20ppm，精度：0.1 ppm

5、SO2：0-50ppm，精度：0.1 ppm

6、H2S：0-100ppm，精度：1 ppm

7、NO: 0-250ppm，精度：1ppm

8、CO：0-1000ppm，精度：1 ppm

9、CH4：0-100%VOL，精度：0.1%VOL

10、溫度：-20-100℃，精度：1℃

11、濕度：0-100%RH，精度：1%RH

12、★核輻射：0.01～5000 uSv/h，精度：3000CPM/mR/h

13、★輻射熱：0 - 300℃，精度：1.5％

14、★監控有效像素：1280(H)X720(V)

15、最低照度：0.01Lux(infra LED on)

16、鏡頭焦距：2.8 mm

17、紅外光源：功率：8W，角度：4X90°，照射距離：夜間30~50米

18、鋰電池：12V 6AH

19、★網絡：3G/4G網絡和zigbee/RS485傳輸方式

20、防護等級：IP66

21、★探測半徑：10m

22、外殼材料：金屬鋁合金

23、工作溫度：-20℃-55℃

24、工作濕度：5-95%RH

25、尺寸：195*125*272mm

26、重量：3.2kg

系統配置

無線應急救援多元環境監測裝置×4
服務器軟件×1
移動執法終端×1
充電器×4
包裝箱×1

可廣泛應用于危化救援、軍事、消防救援、應急事故、泄漏污染、防化、安全生產事故等各種危險事故。

【多】獨立多元環境分析技術，配備13個高靈敏度傳感器可監測15種環境參數參數，根據不同環境自動調試出相應的傳感器工作，方便可靠。

【清】4路紅外攝像機，實時高清全方位傳輸。

【遠】采用3/4G無線網絡傳輸，全覆蓋，決策者千里之外也可以了解現場情況，實現“三位一體”的消防指揮系統。

【安】設備本質安全，通過防爆認證。

【高】快速監測影響區域動態數據，高效決策現場危險源應急處置工作的執行效果。

【簡】系統之間配置簡單，開機即可使用

防爆有毒氣體區域監測系統

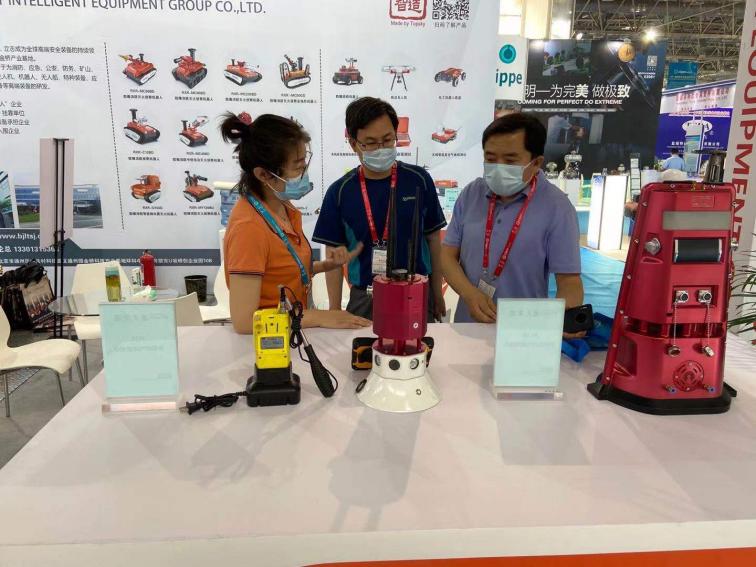

第二十屆中國國際石油石化技術裝備展覽會

哈爾濱國際經濟貿易洽談會

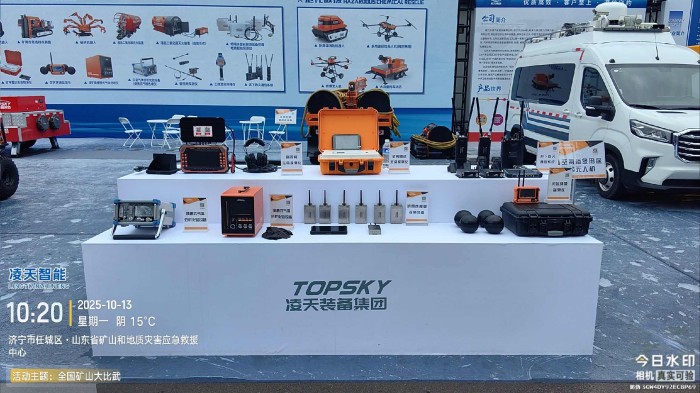

 長沙2023年全國自然災害防治技術裝備成果展
