V1.0安全生產可視化綜合信息平臺（一張圖）

研發：北京凌天世紀控股股份有限公司

1、建設思路

方案采用標準開放架構，構建縱向從省、市到區縣級安監機構，橫向到安委會成員單位，前端到?；飞a企業的可視化監管“一張網”。在平時，力爭實現以安全生產企業重大危險源、非煤礦山治理為主要管控對象，以不安全狀態為主要監測對象，通過管控異常點預防事故發生，結合人工智能+傳感采集手段，實現日常監管和預警監測功能，同時為現場巡查執法提供遠程可視化管理手段；在戰時，為突發事件提供可視化應急救援指揮能力。

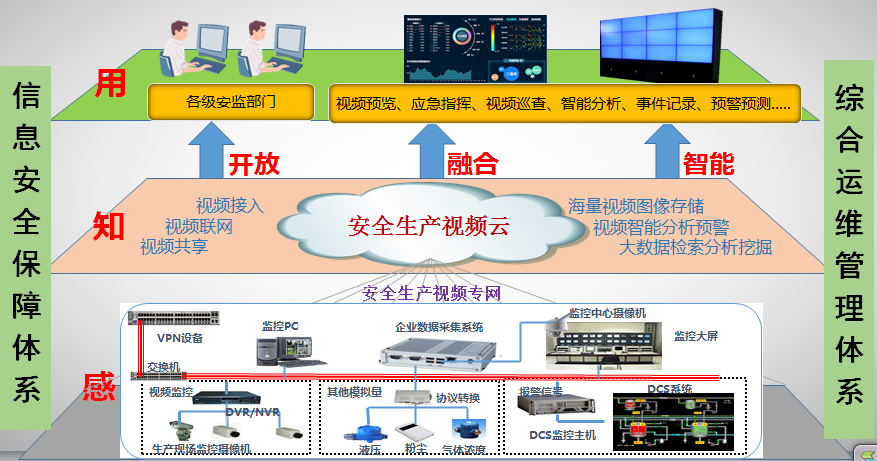

2、總體架構

可以概括為“135531體系”

?  1：表示一個視頻大數據中心；。

?  3：表示三大支撐系統，包括企業檔案數據管理、安全事件視圖存儲和智能分析應用

?  5：表示五類應用平臺，即可視化視頻綜合監管平臺、移動執法與應急指揮平臺、視頻監控平臺、傳感監測平臺、綜合決策平臺。

?  5：表示五類行業用戶，安監局、消防部門、應急部門、企業管理者、社會公眾。

?  3：表示三大保障體系，信息安全保障體系、綜合運維管理體系、數據標準規范體系。

?  1：表示一張安全生產視頻專網。

3、方案內容

1）安全生產綜合信息平臺

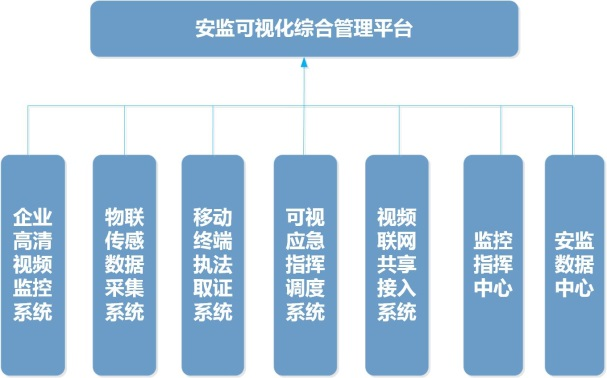

安監可視化綜合管理平臺是由企業高清視頻監控系統、移動終端執法法取證系統、可視化應急指揮調度系統、物聯傳感數據采集系統、專題檔案庫存儲系統、實時視頻云存儲系統、視頻質量智能化系統、監控中心及微型機房組成，并由安監可視化綜合管理平臺進行集中統籌管理，各子系統按需交互，有機聯動。

智慧視頻監控系統主要由前端攝像機、企業前端重要錄像存儲設備等組成。視頻智能分析系統支持通過深度學習技術對人車物以及異常行為事件進行人工智能識別出人車屬性特征或行為事件變化從而進行實時預警分析、告警記錄并聯動中心進行視頻復核記錄及時處置。

視頻智能分析應用系統目前包括越界/區域入侵/進入離開區域/滯留/徘徊/遺留/人員聚集/車輛停留/目標移動等異常行為及視頻異常等智能分析預警、人臉和車輛特征識別布控、熱成像周界行為分析、物體精確測溫/觀溫預警、安全帽識別、在崗離崗監測、區域人數及人員密度精確統計等各類行為事件的實時高效偵測和聯動告警。

視頻質量診斷系統用于對異常損壞或人為破壞視頻監控采集傳輸系統的行為事件進行定時運維管理和巡檢偵測，作為智能化視頻故障分析與預警設備其通過對前端設備傳回的碼流進行解碼以及圖像質量評估，對視頻圖像中存在的質量問題進行智能分析、判斷和報警。

視頻聯網共享接入系統能夠接入支持視頻標準流媒體協議和聯網國標協議的系統平臺并支持通過開放式接口集成開發對接業務平臺。通過對重大危險源、重要企業等場所現場視頻信息的采集，保證網絡信息安全的前提下，經由安全生產視頻專網傳輸到各級安監部門應急指揮大廳，直觀地反映現場的相關情況和數據信息，實現安監局對企業的重大危險源視頻信息的遠程可視化、相應的監控和處置，為實施監管提供依據，并為領導綜合研判、科學決策和指揮調度提供視頻圖像信息支持，實現應急救援指揮的可視化。

物聯傳感數據采集系統是通過化工園區危化品生產企業、儲存罐區或安全生產企業重大危險源場所現場安裝的各種環境傳感器設備，對基礎環境數據進行采集監控并根據環境變量變化是否超限產生報警上報平臺及相關監管處置人員，有效保障企業中各種場景下的安全生產風險管控和隱患排查治理。系統實時采集溫濕度及易燃易爆、有毒有害氣體等環境數據。

采用無人機、移動布控球等可視應急指揮調度系統輔助監管安全生產作業可以實現高效的信息采集、直觀的數據分析、全面立體的可視化管理、科學高效的聯動，滿足應急指揮時突發事件快速及時的獲取現狀和信息發布等需求。系統突破了以往在動態監測、應急指揮、綜合執法等過程中經常受地形、環境、交通等因素的限制，結合空間地理位置實時獲取重點監管區域的視頻圖像動態信息，移動作業進行遠程移動偵測，安監業務部門通過中心監控大屏可實時查看臨時布控采集的視頻圖像，實現對企業重大危險源、?；菲髽I安全生產狀況和違規事件信息的動態感知、及時掌控。系統安全作業保障能力強，可輕松實現危險作業區域巡檢并進入人員難以企及的地區開展工作，無疑可以大大增加安監執法人員的巡檢頻率、提高日常巡檢工作效率、避免巡檢人員人身安全風險。

2）安全生產“一張網”（安監云）

視頻云存儲系統在通用文件云存儲基礎上，針對安防行業的數據特點和存儲要求定制化開發，具有虛擬化技術、集群化技術和離散存儲技術等技術亮點，主要由存儲管理節點和存儲節點兩部分組成。系統內部需要配置的元數據信息由云存儲管理服務器統一管理，管理節點還需要負責集群內部的負載均衡，失敗替換等管理職能；視頻云存儲系統可以組建海量的存儲資源池，容量分配不受物理硬盤數量的限制；并且存儲容量可進行線性在線擴容，性能和容量的擴展都可以通過在線擴展完成。視頻云存儲具有節省投資、彈性擴展、按需分配、高速下載、集群容災、面向大數據融合應用等優點。

安監事件專題檔案庫存儲系統提供對異常行為事件視頻錄像疑情片段自動記錄以及安監巡查現場執法人員關于危險源等的視頻、圖片、文檔的統一管理和存儲，執法人員可根據結構化信息進行庫內檢索執法記錄儀所記錄的執法視頻錄像及圖片并對支持錄像進行點播、剪輯、下載等操作。實儲在專題檔案庫存儲系統內信息的管理如分類管理、版本控制、審核管理等，用戶可以根據自己的需求構建數據分類目錄將各類數據進行分類存儲和管理。

3）安全監管移動執法系統和終端配備

移動執法系統包括移動單兵、車載取證、執法記錄儀等。單兵、車載、執法記錄儀等移動視頻能夠監控安監執法現場情況，全程記錄執法過程，可再現整個執法過程，為行政執法、行政處罰提供直接、有力的視頻圖像信息。采集設備需滿足視音頻、圖片的采集需求，并能與后臺進行互動，滿足一定的業務功能需求；中間傳輸網絡使用運營商的3G/4G網絡將數據上傳監控中心；后端中心視頻聯網系統需滿足設備的管理及后視音頻的預覽等需求。

4）安全生產應急救援指揮監控中心

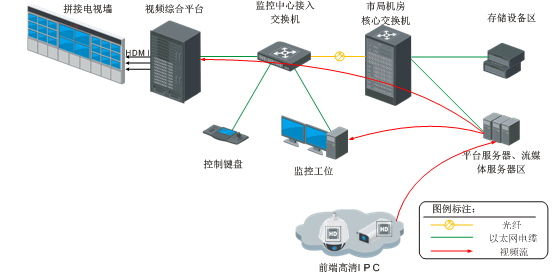

應急救援指揮大廳實現對視頻監控資源的統一管理和調度。大廳建設監控中心、會議討論室和信息中心機房等，部署搭配顯示及控制系統、高清視頻智能電視等設備，滿足日常管理維護和應急指揮的需要。中心由綜合控制系統、圖像顯示系統、多媒體音響系統、監控工位及必備的中心網絡設備等組成。

5）非煤礦山采空區治理項目與非煤礦山尾礦庫“頭頂庫”治理項目

針對像非煤礦尾礦庫限采區違采、采空區盜采等大范圍監控場景，傳統視頻監控用戶如果要查看一片大范圍區域，最常見的做法是在地面固定點安裝多個攝像機每個負責一小片區域通過不停切換畫面進行查看。這種方法主要缺陷是用戶沒有畫面整體感、立體感，很難鎖定需要觀察的目標，對于土地流失過程、非法開采行為等結果，僅憑人工通過查看視頻的方式無法快速知曉，不能比對出實時圖像與過去圖像之間的區別。并且攝像機云臺操作復雜，需要頻繁的切換攝像機與畫面進行對焦等操作。再者攝像機數量繁多而監控范圍大，工作人員數量有限，經常查看監控容易存在注意力不集中、精力不足等現象導致工作效率低下。而通過安裝在制高點（鐵塔或照明燈桿上）高清高倍球機配合拼接服務器就能解決以上問題。
