一、基本情況

（一）建設背景

據統計，截至2015年底，全國危險化學品生產、儲存企業共有危險化學品重大危險源（以下簡稱重大危險源）1.2萬余個，數量多、分布廣、潛在安全風險大。近年來，國家安全監管總局研究制定了《危險化學品重大危險源監督管理暫行規定》（國家安全監管總局令第40號公布，第79號令修正）、《危險化學品重大危險源辨識》（GB18218）等一系列規章標準，不斷強化重大危險源安全管理，重大危險源自動化設施、監測監控設施裝備、日常安全管理等方面均取得了較大進步，并且部分地區企業建立了重大危險源監控系統中心。但綜合分析，目前，我國重大危險源安全方面仍存在自動化及監測監控設施不完善、監控預警信息化水平低、政府安全監督管理困難、事故狀態下無法及時獲取有關信息等問題，特別是重大危險源監控信息化整體水平比較低，監控基礎設施缺乏、政府和企業的信息網絡不暢通、事故預警能力不足等情況日益突出，亟需建立省-市-縣-企業多級重大危險源在線監控及事故預警系統。

為貫徹落實《國務院安委會辦公室關于印發標本兼治遏制重特大事故工作指南的通知》（安委辦〔2016〕3號）要求，進一步強化重大危險源安全管控，有效防范較大事故，堅決遏制重特大事故，根據《遏制危險化學品和煙花爆竹重特大事故工作意見》（安監總管三〔2016〕62號）安排，結合用戶所在省份的監管實際要求，北京凌天世紀控股股份有限公司開發了V1.0重大危險源在線監控及事故預警系統（以下簡稱“在線監控預警”）工程。

（二）建設依據

1.《中華人民共和國安全生產法》（中華人民共和國主席令第十三號）

2.《危險化學品安全管理條例》（國務院令第591號）

3.《危險化學品重大危險源監督管理暫行規定》（總局令第40號公布，第79號令修正）。

4.《危險化學品重大危險源辨識》（GB18218<最新修訂版本>）

5.《危險化學品重大危險源安全監控通用技術規范》（AQ3035-2010）

6《.  險化學品重大危險源罐區現場安全監控裝備設置規范》（AQ3036-2010））

（三）建設目標

通過重大危險源在線監控及事故預警系統示范工程工作，力爭實現：

1.探討并理順定位準確、分級管理的省-市-縣-企業多級重大危險源在線監控及事故預警體制機制。

2.建立功能統一、標準一致的重大危險源在線監控及事故預警軟件系統。

3.建立層次分明、責任清晰的重大危險源在線監控及事故預警技術體系，通過數據采集系統實現企業重大危險源關鍵設施設備安全參數、視頻信號、報警信息的數據采集和傳輸；區縣（園區）實現屬地重大危險源視頻和各類參數報警信息集中監控管理和預警；市、省可實現重大危險各類預警信息統計分析和管理，在需要情況下通過權限認證可以隨時訪問重大危險源現場實時信息。

4.形成重大危險源在線監控及事故預警分布一張圖。

（四）硬件建設原則。

采用獨立的TS-Multi重大危險源現場一體化監控裝置，實時采集現場的氣體、視頻數據。

二、建設思路

（一）系統邏輯架構。

系統通過數據采集系統將企業重大危險源在線監控預警數據采集到各級監控中心。各級監控中心將采集的數據進行加工處理，建成面向分析主題的數據倉庫，最后通過數據應用系統進行數據展示。

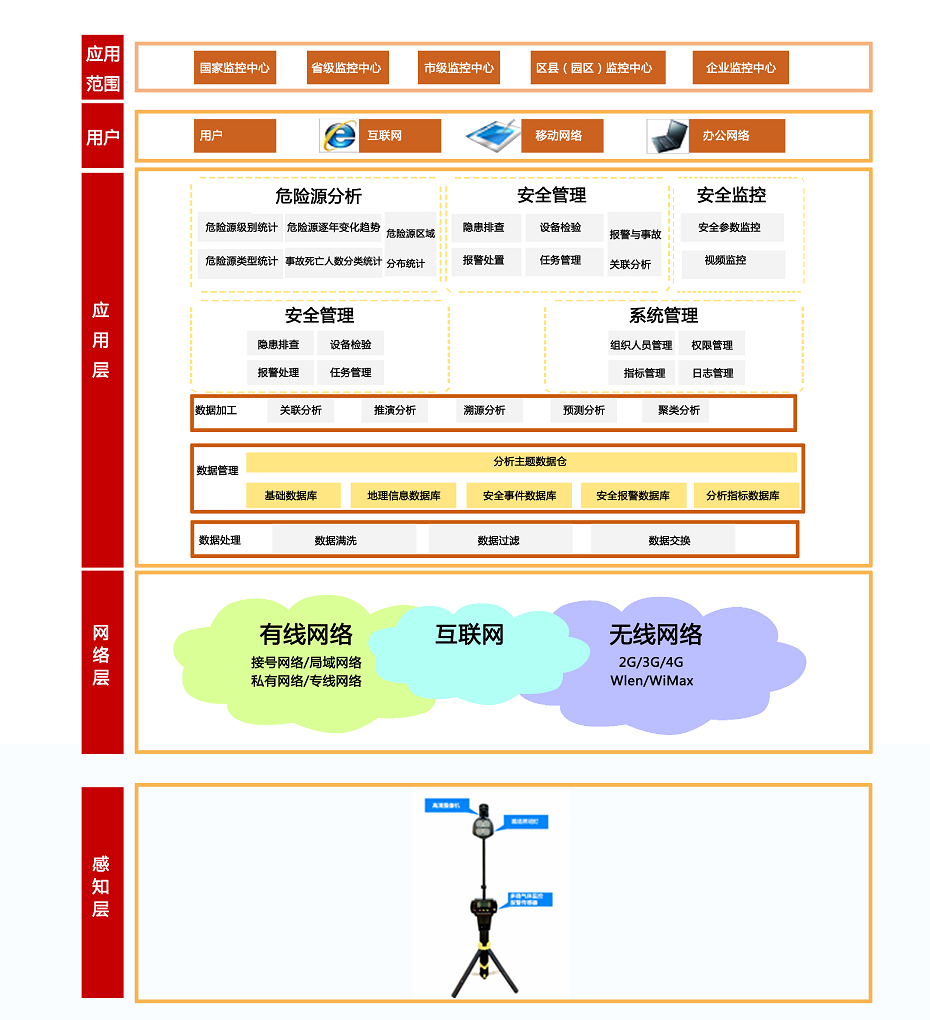

系統架構如圖1所示。

數據應用包括重大危險源分析、重大危險源報警分析、安全監控、安全管理和系統管理七大部分。

1.安全監控。實時監控企業重大危險源各監控設備的安全參數和視頻圖像。

圖1系統邏輯架構

2.重大危險源報警分析。基于重大危險源的在線監控預警數據，分析報警的區域分布、季節分布、行業分布、類型分布并挖掘報警與事故的關聯關系。

3.重大危險源分析。基于重大危險源備案數據，對重大危險源的級別分布、類型分布、區域分布、可能造成事故死亡人數、逐年變化情況進行分析。

4.安全管理。實現重大危險源的日常和應急安全管理，具體包括隱患排查、設備檢查、報警處置和任務管理等功能。

5.系統管理。包括組織人員管理、權限管理、指標管理和日志管理等功能。

（二）系統部署架構。

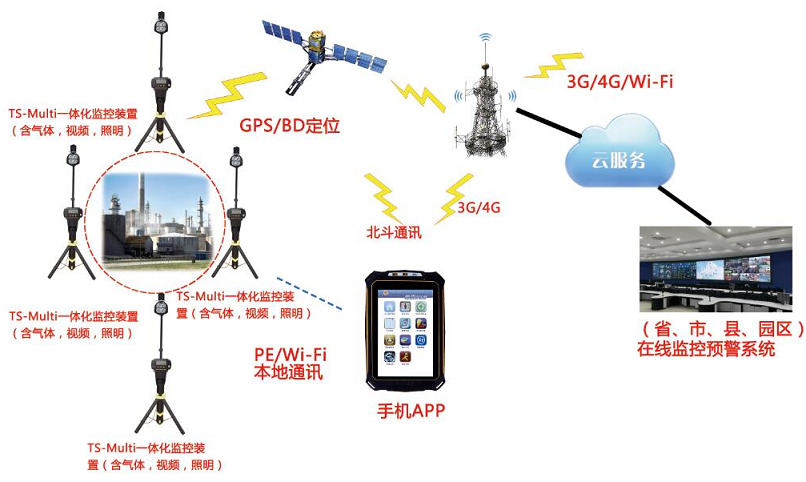

系統采用分布式部署模式，即根據省、市、區縣（園區）和企業各級監管職責，分別部署具有不同功能的應用系統。省、市、區縣（園區）和企業物理上組建成一個廣域網，企業的監控參數和報警信息接入數據采集系統實現統一處理和保存，并通過4G網絡、Internet或者光纖網絡匯集到區縣（園區）監控中心。區縣（園區）的數據采用VPN技術上傳市、省、國家監控中心。上級監控中心在需要情況下通過權限認證可以通過區縣（園區）系統隨時訪問企業重大危險源現場視頻和參數信息。系統部署架構如圖2所示。

圖2系統快速部署架構

三、建設內容

（一）政府（省、市、縣、園區）在線監控預警系統。

在線監控預警系統的功能包括安全監控子系統、預警子系統、安全管理子系統。

1.安全監控子系統。

（1）安全參數監控。監控特定企業、特定區域、特定設備的安全報警情況。省、市監控中心可通過授權訪問區縣監控平臺，在事故狀態下了解企業情況。

（2）視頻監控。監控特定企業、特定區域、特定攝像頭的實時和歷史監控錄像。省、市監控中心可通過授權訪問區縣監控平臺，在事故狀態下了解企業情況。

2.預警子系統。

基于所轄區域的重大危險源、報警信息和安全參數進行分析預警，分析主題和分析模型與政府（省、市）監管預警系統一致，預警子系統應按照相關規定存儲某個時間段的報警信息和安全參數信息，并支持具體分析和大數據統計挖掘。具體的報警指標閾值可根據區縣（園區）情況進行調整。

3.安全管理子系統。

（1）在線監控預警監管。根據全國重大危險源在線監控預警工作管理需求，提供在線監控預警系統隱患排查活動、隱患監控、隱患整改通知、隱患整改報告、隱患治理項目等功能。

（2）報警處置。根據區縣（園區）的報警處置需求，提供信息查看、情況核實、預案處置、報告生成等功能。

（3）任務管理。提供任務下達和任務報告功能，滿足區縣（園區）用戶與上級和企業的工作溝通需要。

（二）企業數據采集系統。

企業通過設置數據采集系統實現現場設備的數據采集、數據過濾、數據集成等功能，讀取安全監控裝置可燃氣體、有毒氣體的安全參數和報警數據，實現視頻信息的讀取和視頻攝像頭的控制。數據采集系統是一款高性能服務器，由高性能硬件和智能數據采集軟件共同組成。

本系統采用具有獨立知識產權的TS-Multi重大危險源現場一體化監控裝置，實時采集現場的氣體、視頻數據，具備高集成性、穩定性等優點。

四、系統功能

（一）基本功能

1、實時在線監測：實現實時在線監測設備參數，遠程查看現場數據。

2、自動報警：當數據超過閾值時，系統自動發出報警。

3、數據管理：當前端采集數據之后，系統自動對數據進行存儲、分析，為安全監管建設提供有力支持。

4、歷史數據查詢：通過輸入關鍵字或者選擇日期，找到相關的歷史數據，為數據的統計以及事故后的分析提供依據，有助于管理者了解動態。

5、報警信息統計與查詢：系統自動對已發生的事故信息進行統計，通過查詢界面可以看到歷史報警信息，為加強安全生產管理提供依據。

（二）分功能詳述

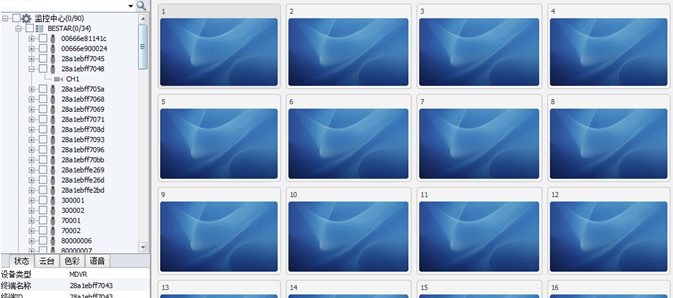

1. 實時無線音視頻：將現場的圖像通過無線網絡進行傳輸，實時同步傳輸至監控中心。監控中心通過安裝無線應急救援快速部署管理系統監控前端現場情況，也可以任意切換監控現場。指揮人員如同親臨現場，大大增強了對現場突發情況的感知能力，使其能夠利用視頻來觀察、判斷現場實況，加之同步語音信息的傳輸、報告，很快能夠掌握現場全局情況。

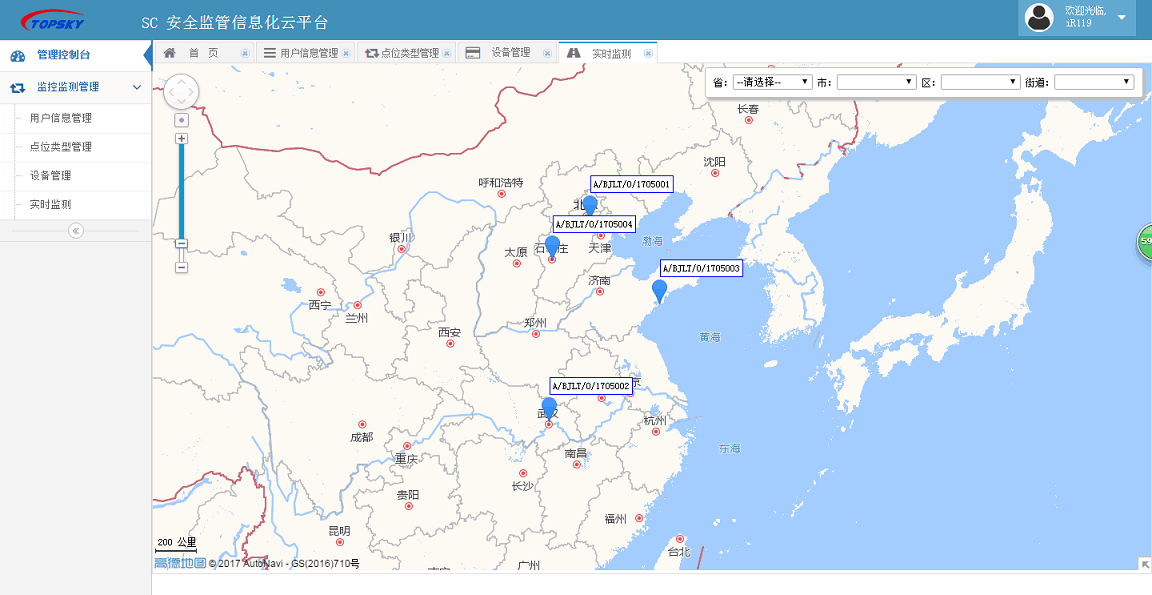

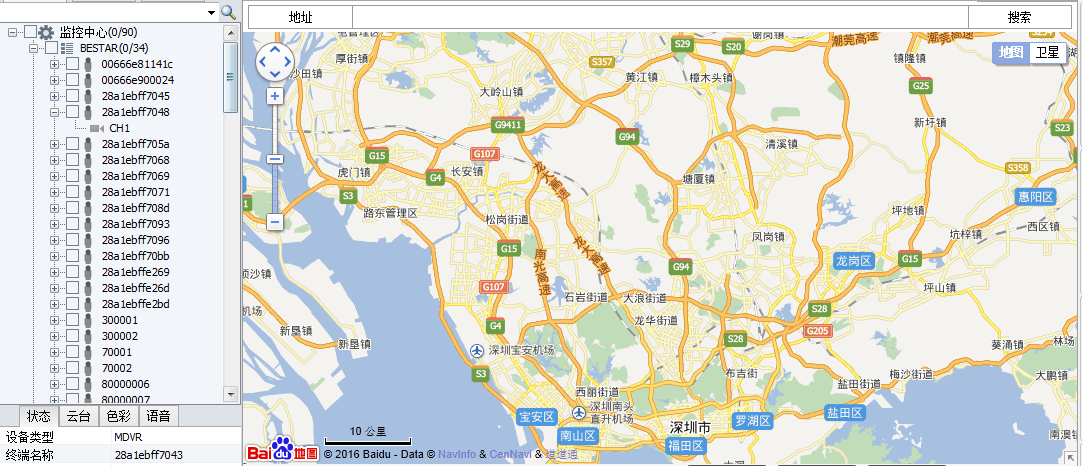

2. 實時定位：遠程音視頻監控指揮系統內置北斗/GPS定位系統模塊和天線，利用無線模塊將位置信息實時發送到監控中心，在平臺的電子地圖上顯示出設備的具體位置。并可以根據設備編號，按日期查詢歷史行動軌跡。

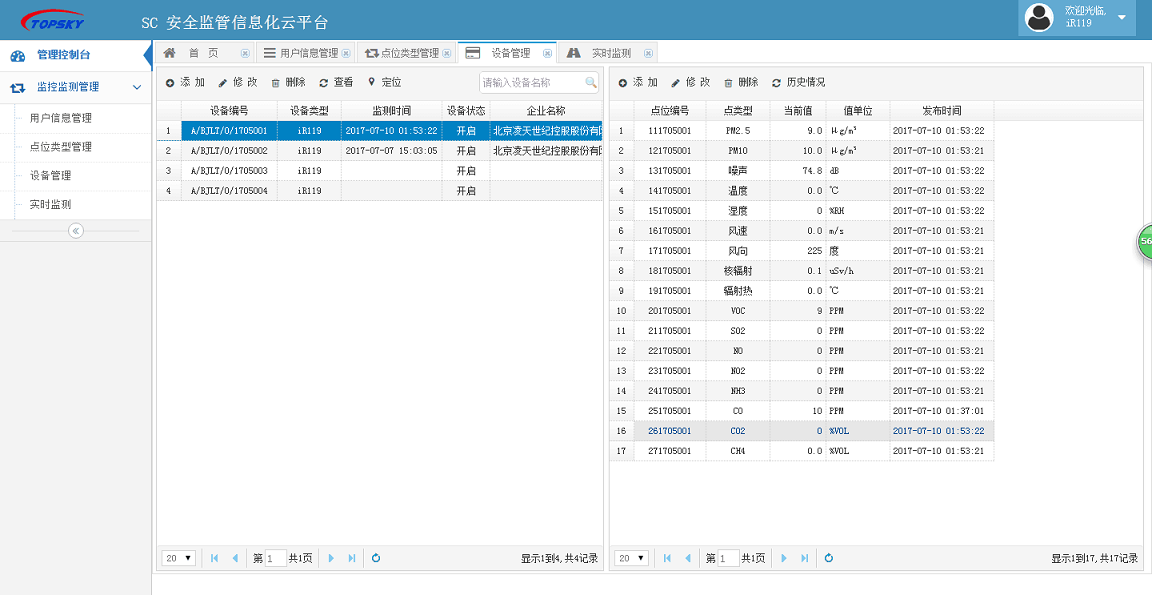

3. 實時無線氣體數據：通過部署前端一體化監控裝置，可將現場所有檢測到的危化氣體數據，實時上傳遠程危險環境監測系統中，由系統統一管理，存儲，分析，打印形成報告。

4. 一體化監控系統可為現場提供實時照明：提供超高4000Lm亮度燈光,便于工作人員實施救援，監測工作。

5 智慧決策：TS-Multi監控裝置融合物聯網技術、云技術、3S技術、多網融合等多種技術方案，通過實時采集危化有毒有害氣體，可燃氣體的生態風險數據，和實時監控現場人員，車輛，場景的動態風險數據，構建全方位、多層次、全覆蓋的一體化監控網絡，從而成為“感知測量更透徹、互聯互通更可靠、智能應用更深入”的智慧型一體化監控決策體系。

6. 精細管理：TS-Multi監控裝置實施監控信息資源高效、精準的傳遞及海量數據資源中心和統一服務的支撐平臺建設，實現動態應用平臺的組建和應用，以更精細化的動態方式管理。

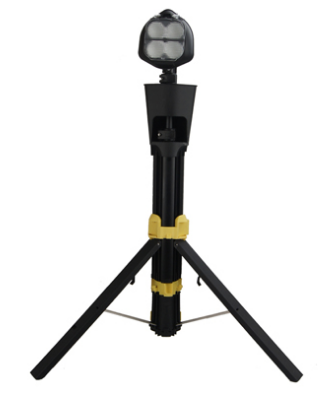

7. 部署快：TS-Multi監控裝置放在便攜箱中，方便運輸和部署。所有設備可以在危險環境和公眾場合中迅速部署，從而快速建立一套完整的區域監測體系。

8. 超遠程傳輸：TS-Multi監控裝置采用自組網模式，設備之間可以采用3G/4G，Zigbee/RS485協議進行無線數傳，從而建立一套完整的監測體系。在任何一臺計算機、筆記本、平板上可查閱現場數據。

五、系統特點

（一）軟件系統特點

1、快速構建：采用高度集成的TS-Multi重大危險源現場一體化監控裝置，可以確保系統的快速部署，設備的獨立性較好，不受其它系統干擾。

2、不干擾企業現有系統：因為是單獨建設，所以不和企業現有系統相沖突，確保了監控數據的真實可靠

3、兼容性強：支持主流氣體、視頻等監測產品及數據采集處理設備；

4、人工智能化：人性化設計，貼合客戶使用習慣，方便各類人員使用

（二）硬件系統：TS-Multi重大危險源現場一體化監控裝置特點

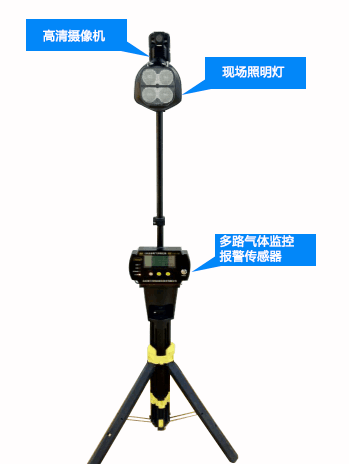

TS-Multi重大危險源現場一體化監控裝置

【多】獨立氣體分析技術，配備9個高靈敏度傳感器可監測9種參數，根據不同環境自動調試出相應的傳感器工作，方便可靠。

【清】實時傳輸高達2000萬像素，分辨率≥1920*1080，實時視頻、語音對講監控。

【亮】超大5寸探照燈，提供4000Lm亮度，360°旋轉，便于現場工作人員無死角救援工作。

【遠】預先配置的3G/4G無線網絡無需設置，及時通信與平板和計算機連接，現場儀器之間的無線傳輸數據上傳服務器，決策者千里之外也可以了解現場情況。

【安】設備本質安全，通過防爆認證。

【高】快速監測影響區域動態數據，高效決策現場危險源應急處置工作的執行效果。

【簡】系統之間配置簡單，開機即可使用。

【信】擁有獨立的知識產權和系統軟件著作權

六、系統配置

七、系統主要設備技術參數

重大危險源現場一體化監控裝置：

1、★PM2.5/PM10：0 ~ 1000μg/m3, 度精度：15μg/m3

2、★噪音：0－130.0dB，度精度：1dB

3、★VOC：0-1000 PPM，精度：1 ppm

4、★O3：0-20ppm，精度：0.1 ppm

5、SO2：0-50ppm，精度：0.1 ppm

6、H2S：0-100ppm，精度：1 ppm

7、NO: 0-250ppm，精度：1ppm

8、CO：0-1000ppm，，精度：1 ppm

9、CH4：0-4%VOL，精度：0.1%VOL

10、傳感器：COMS傳感器

11、有效像素：≥2000萬

12、分辨率：≥1920*1080

13、燈光強度：4000LM；

14、燈光功率：40W；

15、鋰電池：12V 6AH

16、★網絡：3G/4G網絡和zigbee/RS485，WLNA/RJ45傳輸方案；

17、防護等級：IP66；

18、★探測半徑：10m；

19、外殼材料：耐沖擊聚碳酸酯合金；

20、工作溫度：-20℃-55℃；

21、工作濕度：5-95%RH；

22、收縮尺寸：500*750 mm；

23、拉伸尺寸：500*1600 mm;

24、重量：9kg；
